波狀擋邊大傾角皮帶輸送機

關鍵詞：檢驗篩分,配件系列,振動器輸送給料,礦用篩分,精細篩分
描　述：新鄉市泰宇礦工設備有限公司是一家集技術研發、加工制造與服務為一體的創新型企業，公司主要致力于粉磨與破碎、篩分與輸送、節能與環保及其他相關產品的設計、制造與安裝調試，同時承接業內信息咨詢、系統方案規劃等相關項目。

服務熱線：13803802837

大傾角皮帶輸送機產品概述：

大傾角皮帶輸送機廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。大傾角帶式輸送機具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，輸送傾角為0°～90°范圍內，*大垂直輸送物料粒度為400mm。大傾角帶式輸送機是大傾角(或垂直)輸送的理想設備。通過多年的不懈努力，大傾角皮帶機提升高度(*高已達203m)、大輸送能力(*大已達6000t/h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，并在國內**用于鋼廠的高爐上料產生了良好的經濟效益。
DJ型大傾角帶式輸送機(以下簡稱“大傾角”)具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，因而是大傾角(或垂直)輸送的理想設備。大傾角皮帶輸送機廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。通過多年的不懈努力，大傾角皮帶機提升高度(*高已達203m)、大輸送能力(*大已達6000t/h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，并在國內**用于鋼廠的高爐上料產生了良好的經濟效益。

大傾角皮帶輸送機的應用范圍：

(1)、大傾角皮帶輸送機為一般用途的散狀物料連續輸送設備，但采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角及垂直90°輸送。
(2)、該機可用于煤碳、化工、冶金、電力、輕工、糧食、港口等行業，在工作環境溫度為-15℃～＋40℃的范圍內輸送堆積比重為0.5—4.2t/m3的各種散狀物料。
(3)、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。
(4)、輸送傾角為0°～ 90°范圍內，*大垂直輸送物料粒度為400mm。

大傾角皮帶輸送機產品主要特點：

(1)、可大傾角輸送散狀物料，能大量節省設備占地面積，徹底解決普通、花紋帶式輸送機所不能達到的輸送角度。
(2)、機械化帶式輸送機輸送物料、總體投資費用低，約節約投資費用20%～30%。
(3)、該機型與普通帶式輸送機、斗式提升機、刮板輸送機比較，其綜合技術性能都**。
(4)、輸送量大，可達6000m3/h，垂直提升高度可達500m。
(5)、在垂直輸送物料時，物料粒度*大可達400mm。
(6)、從水平到傾斜(或垂直)能平穩過渡。
(7)、能耗低、結構簡單、維護方便。
(8)、膠帶強度高，使用壽命長。

大傾角皮帶輸送機的主要優點：

　　(1)大傾角皮帶輸送機的輸送傾角大，*大可達90°，是大傾角輸送和垂直提升的理想設備。因此可以節約占地面積，節省設備投資和土建費用，取得良好的綜合經濟效益。例如，某用戶欲將煤炭提升到20m高的料倉頂，如采用擋邊機以45°傾角輸送，則機長僅需28.3m(水平機長20m)；而如果采用垂直輸送的擋邊機，那么，水平機長可以控制在6m以內。
(2)結構簡單。如前所述，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。
(3)運行可靠。沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。它的可靠度幾乎與通常帶式輸送機相等。
(4)運行平穩、噪聲小。
(5)由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因此能耗小。例如，在魯南化肥廠使用的兩臺提升高度各為19.28m、輸送能力各為25t/h的輸送碎煤的垂直擋邊機，其每臺的裝機功率僅4kW，而被它們所取代的四臺原有埋刮板輸送機的總裝機功率為44kw。
(6)垂直擋邊機還可以在機頭和機尾設置任意長度的水平輸送段，便于和其他設備銜接。

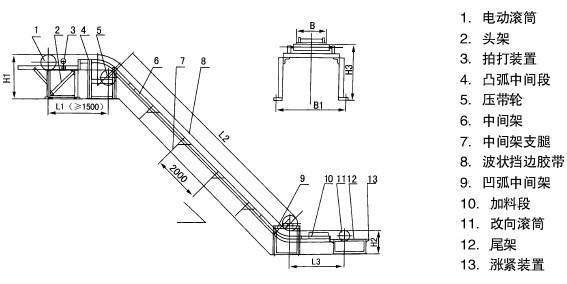

大傾角皮帶輸送機外形圖：

大傾角皮帶輸送機（擋邊帶式輸送機）技術參數表:

帶寬B（mm）		300		400		500		650		800
擋邊高		40	60	60	80	80	120	120	160	120	160		200	240
部分輸送傾角輸送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	35	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	頭輪中心高H2/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾輪中心高H2/h（MM）	335		330-490		600		600		600-800
	中間段帶面高H2/h（MM）	450		500-700		760-800		800-850		800-1115
	中間段地腳寬B2/h（MM）	480		580		870		1020		1220
帶寬B（mm）		1000				1200				1400
擋邊高		120	160	200	240	160	200	240	300	160	200	240	300	400
部分輸送傾角輸送量Q3/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	頭輪中心高H2/h（MM）	1400-2000						1600-2000
	尾輪中心高H2/h（MM）	600-800				800-1000				800-1200
	中間段帶面高H2/h（MM）	800-1200				1050-1500				1050-1700
	中間段地腳寬B2/h（MM）	1440				1690				1890

　　★泰宇振動可根據用戶需要而設計制造特殊型號規格的皮帶式輸送機。大傾角皮帶輸送機（擋邊帶式輸送機）訂貨須知：

根據輸送機出力要求及工藝布置要求，用戶應向生產廠商提供輸送機的布置形式及尺寸、帶寬、生產率、物料堆積密度等參數；如用戶有特殊要求可與生產廠商另行洽談。

　　★泰宇振動對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸泰宇公司。

概述：

該系列產品主要用于散裝物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶。輸送傾角為0-90°（70°以下*好），其特點為：用一臺設備在狹小的空間可完成水平傾斜輸送，具有通用帶式輸送機水平或小傾角輸送可靠性高、節能和斗式提升機提升物料可靠經濟的優點。本系列產品廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃—＋40℃范圍內輸送堆積密度為0.5—2.5t／m3的各種散裝物料，對于輸送有特殊要求的物料，如耐高溫或具有酸、堿性、油類物質、有機溶劑等成分的物料，須在訂貨時提出，采用相應材料的特殊擋邊輸送帶。

主要技術參數：

帶寬B			400		500		600		800		1000		1200		1400
擋邊高H			60	80	80	120	120	160	160	200	160	240	200	300	240	400
*小橫隔板間距			100	120	120	160	160	200	200	250	200	280	250	350	280	400
輸送量（原煤、帶速 1m/s）m3/h		35	28	36	50	71	104	120	157	195	216	327	331	466	500	794
		45	19	25	33	57	83	97	127	157	175	271	267	384	414	680
		60	15	19	23	40	58	59	90	112	124	197	190	278	302	524
		90	9	11	15	21	31	37	48	60	66	106	102	149	162	281
外形尺寸	頭輪帶面高H1		1200		1350		1615		1815		2000,2200		2300,2525		2525,2700
	尾輪帶面高H2		690		800		950		1115		1250,1400		1600,1700		1600,1700
	中間段帶面高H3		700		800		850		1115		850,1200		1400,1500		1600,1700
	中間段地腳寬B1		580		850		1020		1220		1440		1690		1890

注：本表中輸送量按*小間隔板間距計算，帶速增減，輸送量成倍增減，其他物料可參見表確定。

	粒度mm		≤100mm	≤160mm	≤250mm
速度m/s	擋邊高≤120mm	傾角≤30度	2	1.6
	擋邊高≤120mm	傾角≤60度	1.6	1.25
	擋邊高≤240mm	傾角≤30度	2.5	2	1.6
	擋邊高≤240mm	傾角≤60度	1.6	1.6	1.0

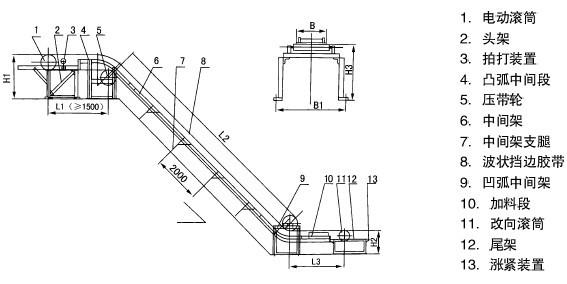

外形圖：

選型：

根據輸送物料特性、傾角及輸送量的大小，參照表1 及表2，確定輸送機的帶寬，擋邊高及帶速大小。其中：

（1）擋邊輸送帶分常溫（-20～50℃）、耐熱（120℃以下），耐高溫（180℃以下）及耐酸耐堿耐油等幾種；

（2）輸送大塊物料時，擋邊應選用偏高的；也可不增大帶寬和擋邊，用提高帶速（1.25m／s、1.6m／s、2m／s）的辦法提高輸送量；

（3）輸送高度*大70m，*大粒度應小于擋邊高30-40mm.

（4）上托輥間距一般為1.2m，下托輥間距一般為1.2m，傾角大于60°時為2.4m，防跑偏擋輥間距為3-6m.L3標準為2200，*小1500.

使用說明：

1、本表僅適于初步簡易選型，*終選型結果應按計算結果確定。

2、本表中數據按膠帶線速度V＝1m／s，橫隔板間距ts＝0.25m，物為容量γ＝1t／m3，提升高度H＝10m為假定條件計算，如條件不同應適當換算。

3、選型舉例：

　已知：輸送物料為煤，容量γ＝0.8t／m3，物料粒度A《40mm，輸送傾角β＝45°，輸送量Q＝85t／h，輸送高度15m，求所需帶寬和帶速以及電機功率。先求得膠帶機輸送量應為85t／h÷0.5t／m3，＝106.25m3／h，然后在表中45°傾角列中查到B＝800，H＝160的輸送量96.6m3／h*為接近，再將線速度改為1.25m／s，則膠帶輸送量成為96.6m3／h×1.25＝120.75m3／h，即可滿足使用要求。相應所需功率為4.59Kw×15m÷10m×1.25＝8.6kw.

4、橫隔板形式根據輸送機傾角大小選定。

18°＜β≤40°T型，40°＜β≤60°C型，60°＜β≤90°TC型
